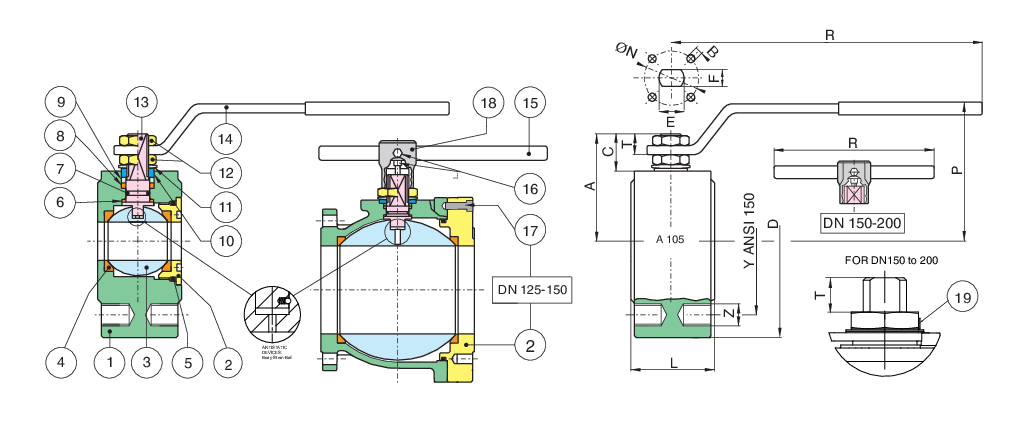

Position | Part name | Material | N.° pieces |
---|---|---|---|
1 | BODY | ASTM A105/A216-WCB | 1 |
2 | END CONNECTION | ASTM A105/A216-WCB | 1 |
3 | BALL | A351-CF8/A479-TP304 | 1 |
4 | BALL SEAT | PTFE | 2 |
5 | O-RING | FKM | 1 |
6 | THRUST WASHER | PTFE | 1 |
7 | O-RING | FKM | 1 |
8 | STEM SEAT | PTFE | 1 |
9 | PACKING GLAND | CARBON STEEL | 1 |
10 | END STOP | INOX AISI 430 (DN15-DN50) CARBON STEEL (DN65-DN150) | 2-1 |
11 | SPRING WASHER | CARBON STEEL | 2 |
12 | NUT | CARBON STEEL | 2 |
13 | STEM | A479-TP304 | 1 |
14 | HANDLE | CARBON STEEL | 1 |
15 | HANDLE DN 150-200 | CARBON STEEL | 1 |
16 | SCREW | CARBON STEEL | 2 |
17 | SCREW | CARBON STEEL | 8-12 |
18 | BODY HANDLE DN150-200 | EN-GJL 250 | 1 |
19 | Unscrewing grower | A182-F316 | 1 |
SIZE | DN | CODE | D | Y | Z | L | R | P | A | C | T | E | F | ØN | B | Kv | PN | Kg |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1/2" | 15 | 72006004 | 90 | 61 | 4 | 35 | 131 | 65 | 47 | 15,5 | 9 | 10 | 7 | 32 | 4 | 19,2 | 20 | 1,30 |
3/4" | 20 | 72006005 | 100 | 70 | 4 | 40 | 131 | 69 | 51,5 | 15,5 | 9 | 10 | 7 | 32 | 4 | 35 | 20 | 1,80 |
1" | 25 | 72006006 | 110 | 80 | 4 | 46 | 174 | 80 | 61 | 17 | 11 | 12 | 8 | 42 | 4 | 64,5 | 20 | 2,70 |
1"1/4 | 32 | 72006007 | 118 | 89 | 4 | 54 | 174 | 84 | 64,5 | 15 | 11 | 12 | 8 | 42 | 4 | 103,8 | 20 | 3,70 |
1"1/2 | 40 | 72006008 | 127 | 99 | 4 | 63,5 | 250 | 102 | 78 | 24,5 | 13 | 16 | 10 | 50 | 4 | 174 | 20 | 5,40 |
2" | 50 | 72006010 | 150 | 121 | 4 | 82 | 250 | 111 | 87 | 25 | 13 | 16 | 10 | 50 | 4 | 301,3 | 20 | 8,80 |
2"1/2 | 65 | 72006012 | 175 | 140 | 4 | 103 | 321 | 128 | 104,5 | 25 | 18 | 20 | 14 | 70 | 4 | 545,7 | 20 | 15,60 |
3" | 80 | 72006014 | 190 | 153 | 4 | 122 | 321 | 138 | 115 | 28,5 | 18 | 20 | 14 | 70 | 4 | 872,5 | 20 | 20,80 |
4" | 100 | 72006018 | 223 | 191 | 8 | 152 | 381 | 156 | 137 | 34,5 | 22 | 24 | 18 | 102 | 4 | 1363,3 | 20 | 36,00 |
5" | 125 | 72006019 | 250 | 216 | 8 | 196 | 381 | 178 | 159 | 34 | 22 | 24 | 18 | 102 | 4 | 2360,3 | 20 | 40,50 |
6" | 150 | 72006020 | 280 | 242 | 8 | 232 | 700 | 266 | 201,5 | 51,5 | 30 | 42 | 30 | 125 | 4 | 3671,1 | 20 | 63,50 |
8" | 200 | 72006021 | 345 | 298,5 | 8 | 457 | 700 | 332 | 288 | 68 | 41 | 42 | 30 | 125 | 4 | 6816,6 | 20 | 124,00 |
Code | Material | Size |
---|---|---|
RI2180 | AISI 316 | 15 |
RI2180 | AISI 316 | 20 |
RI2181 | AISI 316 | 25 |
RI2181 | AISI 316 | 32 |
RI2182 | AISI 316 | 40 |
RI2182 | AISI 316 | 50 |
RI2183 | AISI 316 | 65 |
RI2183 | AISI 316 | 80 |
RI2184 | AISI 316 | 100 |
RI2184 | AISI 316 | 125 |
RI2185 | AISI 316 | 150 |
RI2185 | AISI 316 | 200 |
Code | Material | Size |
---|---|---|
RI2441 | PTFE | 150 |
RI2442 | PTFE | 200 |
RI2455 | PTFE VETRO - GLASS FILLED PTFE | 150 |
RI2456 | PTFE VETRO - GLASS FILLED PTFE | 200 |
RI2061 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 15 |
RI2062 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 20 |
RI2063 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 25 |
RI2064 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 32 |
RI2131 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 40 |
RI2127 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 50 |
RI2123 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 65 |
RI2141 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 80 |
RI2146 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 100 |
RI2070 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 125 |
RI2072 | PTFE CARBOGRAFITE - CARBON FILLED PTFE | 200 |
RI2452 | PTFE CARBOGRAFITE CARBON FILLED PTFE | 150 |
RI2453 | PTFE CARBOGRAFITE CARBON FILLED PTFE | 200 |
Code | Material | Size |
---|---|---|
RI2095 | PTFE | 10 |
RI2095 | PTFE | 15 |
RI2096 | PTFE | 20 |
RI2097 | PTFE | 25 |
RI2098 | PTFE | 32 |
RI2132 | PTFE | 40 |
RI2128 | PTFE | 50 |
RI2124 | PTFE | 65 |
RI2142 | PTFE | 80 |
RI2147 | PTFE | 100 |
RI2509 | PTFE | 65 |
RI2510 | PTFE | 100 |
