VALVOLE A SFERA 3 PEZZI RADIAMONT

710331

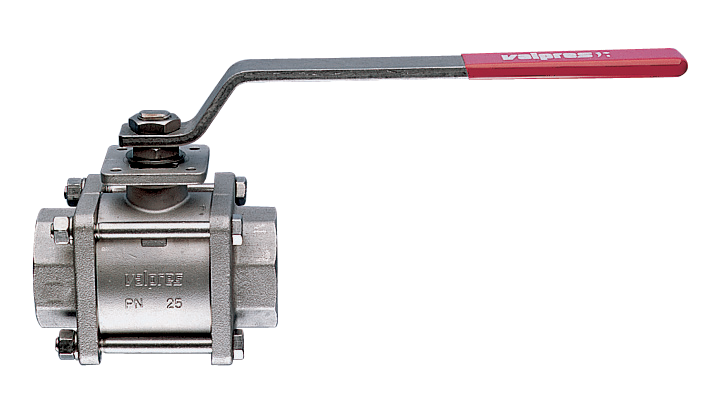

Valvola a sfera in tre pezzi in acciaio inox A351-CF8M filettata F/F a saldare di testa o tasca in tre pezzi a passaggio totale.

F/F gas utilizzo con solventi.

Specifiche tecniche

Stainless steel: Limiti di temperatura: -20°C +160°C.

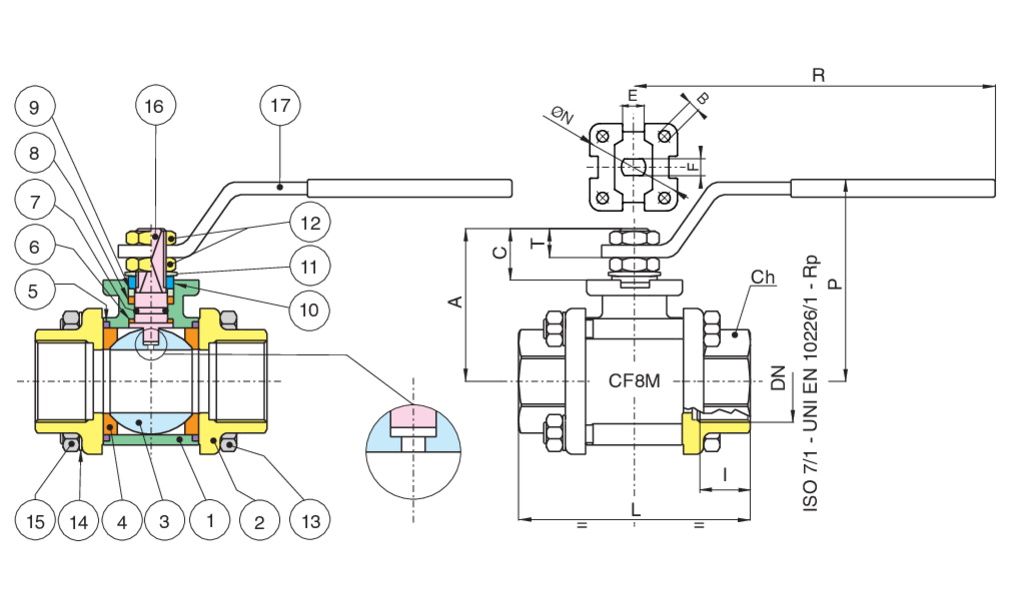

Posizione	Nome parte	Materiale	N.° pezzi
1	CORPO	A351-CF8M	1
2	MANICOTTO	A351-CF8M	2
3	SFERA	A479-TP316/A351-CF8M	1
4	GUARNIZIONE SFERA	PTFE	2
5	GUARNIZIONE CORPO	PTFE	2
6	GUARNIZIONE ANTIATTRITO	TFM	1
7	O-RING	FFKM	1
8	GUARNIZIONE ASTA	PTFE	1
9	BUSSOLA	A479-TP316 (1/4''-2'') - A37+Z-P (2''1/2-4'')	1
10	MEZZOGIRO	INOX AISI 430 (1-4”-2”) A37 Z/P (2’’1-2-4’’)	2
11	MOLLA A TAZZA	51CrV4+Z/P (2''1/2-4'')	2
12	DADO	A2-70 (1/4''-2'') - 6S + Z/P (2''1/2-4'')	2
13	VITE	A2-70 +Z/P (1/4''-2'') - 8.8 + Z/P (2''1/2-4'')	4
14	RONDELLA	INOX AISI 304 (1/4”-2”) C60S+Z/P (2’’1/2-4’’)	4
15	DADO	A2-70 +Z/P (1/4''-2'') - 8.8 + Z/P (2''1/2-4'')	4
16	ASTA	A479-TP316	1
17	LEVA	INOX AISI 430 (1-4”-2”) A37 Z/P (2’’1-2-4’’)	1

MISURA	DN	CODICE	BOX	I	L	Ch	R	P	A	C	E	F	N	B	Kv	PN	Kg	T
1/4"	8	71033102	10	11	57	OT.22	110	50	35	13,5	8	5	-	-	5,5	64	0,28	9
3/8"	10	71033103	10	11,4	57	OT.22	110	50	35	13,5	8	5	-	-	8,5	64	0,27	9
1/2"	15	71033104	6	15	65	OT.27	131	64	47	15	10	7	36	6	19,2	64	0,50	9
3/4"	20	71033105	5	16,3	76	OT.32	131	68	52	16	10	7	42	6	35	40	0,70	10
1"	25	71033106	2	19,1	92	OT.41	174	79	60	19,5	12	8	42	6	64,5	40	1,20	10
1"1/4	32	71033107	4	21,4	106	OT.50	174	83	64	19,5	12	8	42	6	103,8	25	1,70	12,5
1"1/2	40	71033108	2	21,4	116	OT,55	250	100	79	24	16	10	50	6,5	174	25	2,50	16,5
2"	50	71033110	2	25,7	136	OT.70	250	107	86	24	16	10	50	6,5	301,3	25	3,90	16,5
2"1/2	65	71033112	1	30,2	153	Ø90	321	126	103	28	20	14	70	M8	545,7	16	8,15	18
3"	80	71033114	1	33,3	180	Ø105	321	137	114	28	20	14	70	M8	872,5	16	12,80	18
4"	100	71033118	1	39,3	217	Ø130	381	156	137	34,5	24	18	102	M10	1363	16	21,50	22

Certificazioni

TUV

ATEX (A richiesta)

SIL 3
