ACCESSORI

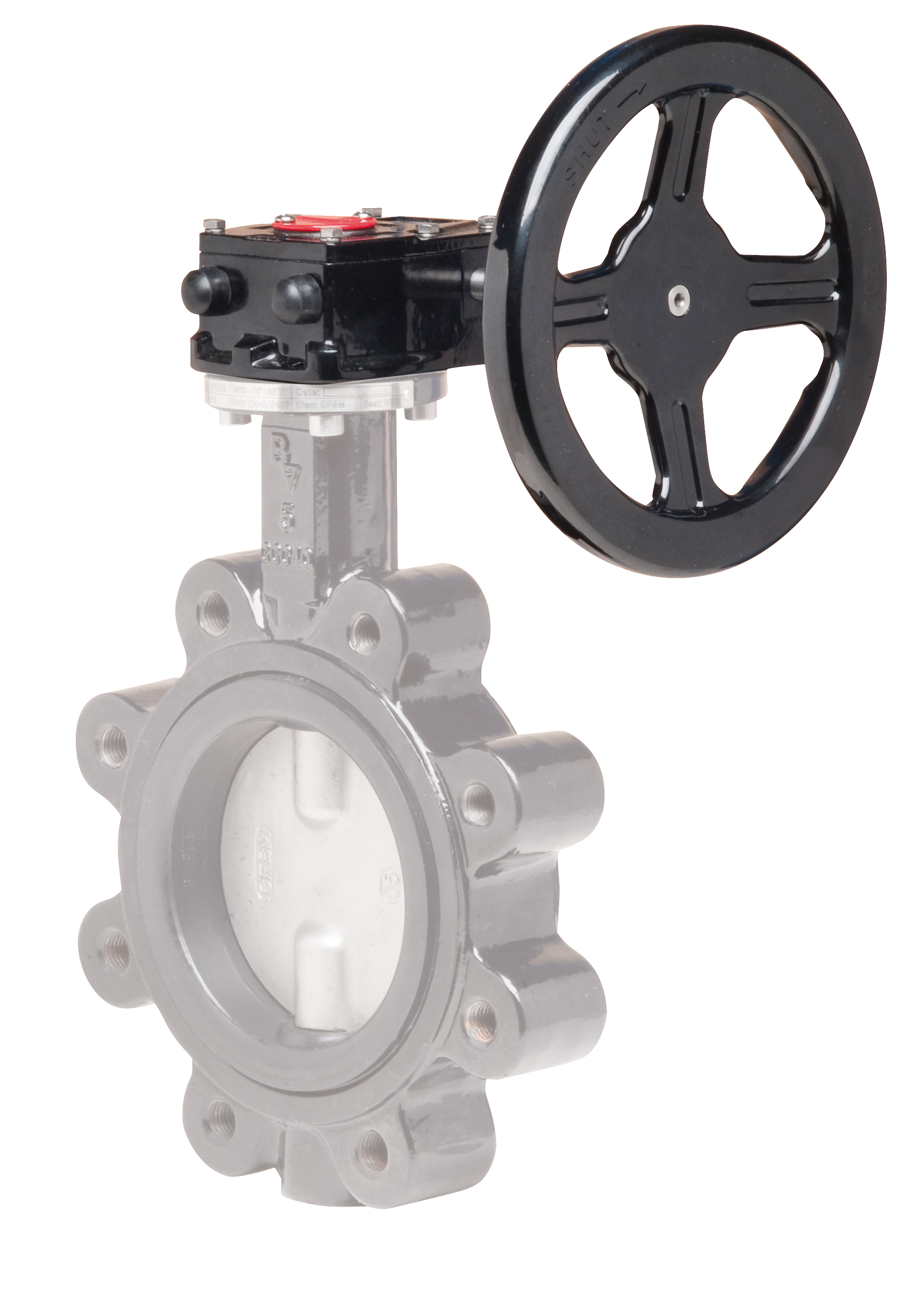

RIDUTTORE DI MANOVRA NON DISINSERIBILE PER VALVOLE A FARFALLA VALPRES SERIE 60 (VOLANTINO VERTICALE).

Specifiche tecniche

Posizione	Nome parte	Materiale
1	CORPO	Ghisa grigia verniciata epossidica nera
2	COPERCHIO	Ghisa grigia verniciata epossidica nera
3	QUADRO	Ghisa sferoidale
4	MOMENTO TORCENTE	Da 250 Nm a 1000 Nm - From 250 Nm to 1000 Nm
5	CORSA	90°± 5°
6	TEMPERARTURA DI ESERCIZIO	-28°C +82°C

MISURA	CODICE	DN	Ø	VERSIONI STANDARD - STANDARD VERSIONS	A mm	B mm	C mm	D mm	ØE mm
-	RI6349	50÷80	200	Riduttore manuale. - Gear operator.	108	58	150	92	200
-	RI6350	100÷150	200	Riduttore manuale. - Gear operator.	108	58	150	92	200
-	RI6351	200	285	Riduttore manuale. - Gear operator.	174	74	220	150	285
-	RI6352	250	285	Riduttore manuale. - Gear operator.	174	74	220	150	285
-	RI6353	300	285	Riduttore manuale. - Gear operator.	192	74	214	155	285

MISURA VALVOLE SERIE 72-73	A mm	B mm	C mm	D mm	ØE mm
DN65÷125	142	147	169	116	200
DN150-200	180	161	223	150	400

MISURA VALVOLE SERIE 76	A mm	B mm	C mm	D mm	ØE mm
DN50-65	107	118	154	88	160
DN80	107	138	154	88	160
DN100-125	142	147	169	116	200
DN150-200	180	161	223	150	400

Geometrie indicative, chiedere conferma in caso di acquisto.
