KATALOG
/
KOMPAKTKUGELHÄHNE SPLIT-BODY
/

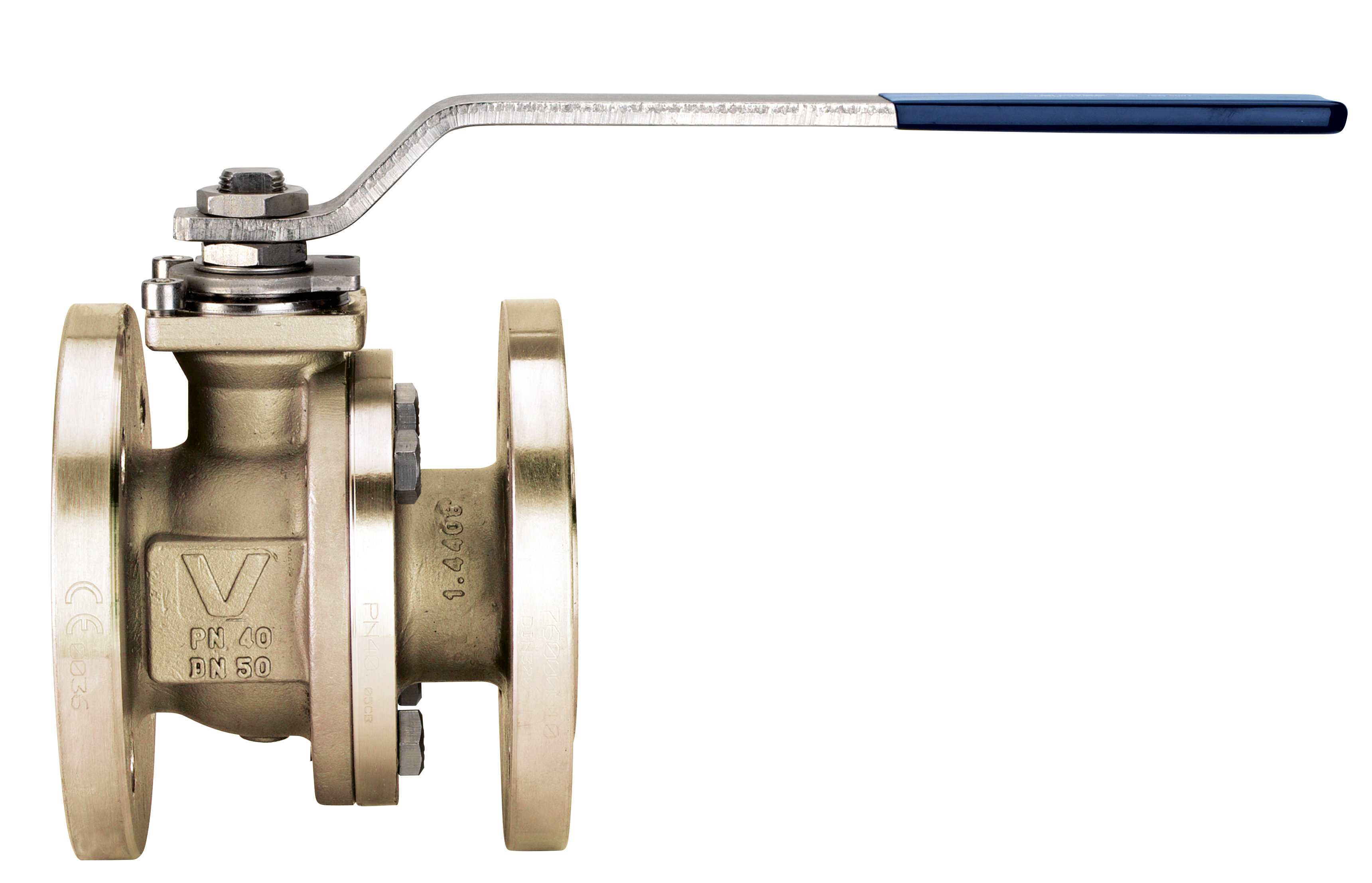

SPLIT-BODY V-PACK PN16
/
760V01
SPLIT-BODY V-PACK PN16

760V01

CARBON STEEL

Flanschkugelhahn PN16 aus C-Stahl A352-LCB verzinkt/lackiert (DN>100) voller Durchgang V-Pack Spindeldichtung, Baulänge nach EN 558 basic series 27, Fire Safe und antistatische Ausführung.

Technische Spezifikationen

Temperature range: -40°C +180°C.

Vacuum: 10-2 torr.

Position Teilname Material Nr. Stück
1 GEHÄUSE A352-LCB 1
2 FLANSCH A352-LCB 1
3 KUGEL A351-CF8M/A479-Tp304 1
4 SPINDEL A479-TP304/17-4-PH 1
5 SCHRAUBE 8.8 ENP CS *4-8-12
6 MUTTER 6S ENP CS **1-2
7 TELLERFEDER 50CRV4 2
8 90° STOP A37 ENP CS 1
9 VORSPANNRING A479-TP316 2
10 SPINDELDICHTUNG PTFE 1
11 HANDHEBEL A37 ENP CS 1
12 SPINDELDICHTUNG GRAPHOIL 1
13 SPINDELSCHEIBE PTFE 1
14 GEHÄUSE ABDICHTUNG GRAPHOIL 1
15 ABDICHTUNG PTFE 1
16 SITZE KUGELDICHTUNG TFM-MPTFE 2
17 SCHRAUBE A2-70 2
18 UNTERLEGSCHEIBEE AISI 304 2
19 SICHERUNGSSCHEIBE AISI 316 1
20 HEBEL DN150-200 EN-GJL 250 1
21 SCHRAUBE 8.8 CS 1

*DN15-DN65=4 - DN80-125=8 - DN150-200=12

**DN15-DN125=2 - DN150-200=1

GRÖßE DN CODE D Y Z H I L G P R A C T E F ØN B Kv PN Kg
1/2" 15 760V0104 95 65 4xØ14 16 49 115 71 88 131 52 19 8 M10x1,25 7 42-F04 M5 19,2 40 2,50
3/4" 20 760V0105 105 75 4xØ14 18 51 120 73,5 93 131 56 19 8 M10x1,25 7 42-F04 M5 35 40 3,20
1" 25 760V0106 115 85 4xØ14 18 54 125 90,5 89 174 72,5 27,5 13 M12x1,5 8 50-F05 M6 64,5 40 4,50
1"1/4 32 760V0107 140 100 4xØ18 18 55 130 97 93 174 76 27,5 13 M12x1,5 8 50-F05 M6 103,8 40 5,80
1"1/2 40 760V0108 150 110 4xØ18 18 51,5 140 114 133 250 107 30 10 M16x1,5 10 50-F05 M6 174 40 8,10
2" 50 760V0110 165 125 4xØ18 20 57,5 150 136,5 144 321 122 38,5 18 M20x1,5 14 70-F07 M8 301,3 40 11,40
2"1/2 65 760V0112 185 145 4xØ18 18 61 170 167,6 154 321 133 39,5 18 M20x1,5 14 70-F07 M8 545,7 16 15,40
3" 80 760V0114 200 160 8xØ18 20 75,5 180 178,6 173 381 151 43 18 M24x2 18 102-F10 M10 872,5 16 20,50
4" 100 760V0118 220 180 8xØ18 20 80 190 208,6 187 381 165 43 18 M24x2 18 102-F10 M10 1363,3 16 26,80
5" 125 760V0119 250 210 8xØ18 22 149 325 273 209 381 187 43 18 M24x2 18 102-F10 M10 2360,3 16 50,20
6" 150 760V0120 285 240 8xØ22 22 157 350 311 305 700 245 68 41 M42x3 30 125-F12 M12 3671,1 16 75,70
8" 200 760V0121 340 295 12xØ22 24 190 400 402 348 700 288 68 41 M42x3 30 125-F12 M12 6816,6 16 104,00
Zertifizierungen
ADR BS 14432
TUV
SIL 3
FIRE-SAFE Acc. EN ISO 10497/API 607
ATEX FIRE-SAFE
F.E. TESTED ISO15848-1
Verfügbare Medien und Videos
Catalogue
Price List
V-PACK
Ersatzteile
KUGEL
Code Material Größe
00304000046 AISI 304 15
00305000075 AISI 304 20
00306000038 AISI 304 25
00307000054 AISI 304 32
00308000029 AISI 304 40
00310000028 AISI 304 50
00312000013 AISI 304 65
00314000016 AISI 304 80
00318007004 AISI 304 100
SPINDEL ANTISTATISCHE AUSFÜHRUNG
Code Material Größe
00404000033 AISI 316 15
00404000033 AISI 316 20
00406000020 AISI 316 25
00406000020 AISI 316 32
00412000014 AISI 316 65
SPINDEL
Code Material Größe
00408000022 AISI 316 40
00410000023 AISI 316 50
Code Material Größe
RI6612 TFM + V-PACK 15
RI6613 TFM + V-PACK 20
RI6436 TFM + V-PACK 25
RI6614 TFM + V-PACK 32
RI6615 TFM + V-PACK 40
RI6616 TFM + V-PACK 50
RI6617 TFM + V-PACK 65
RI6618 TFM + V-PACK 80
RI6463 TFM + V-PACK 100
RI6619 TFM + V-PACK 125
RI6620 TFM + V-PACK 150
RI6621 TFM + V-PACK 200
Zurück zum Katalog
