KOMPAKTKUGELHÄHNE SPLIT-BODY
/
SPLIT-BODY ANSI 300 API608
/
68J100
SPLIT-BODY ANSI 300 API608

68J100

STAINLESS STEEL

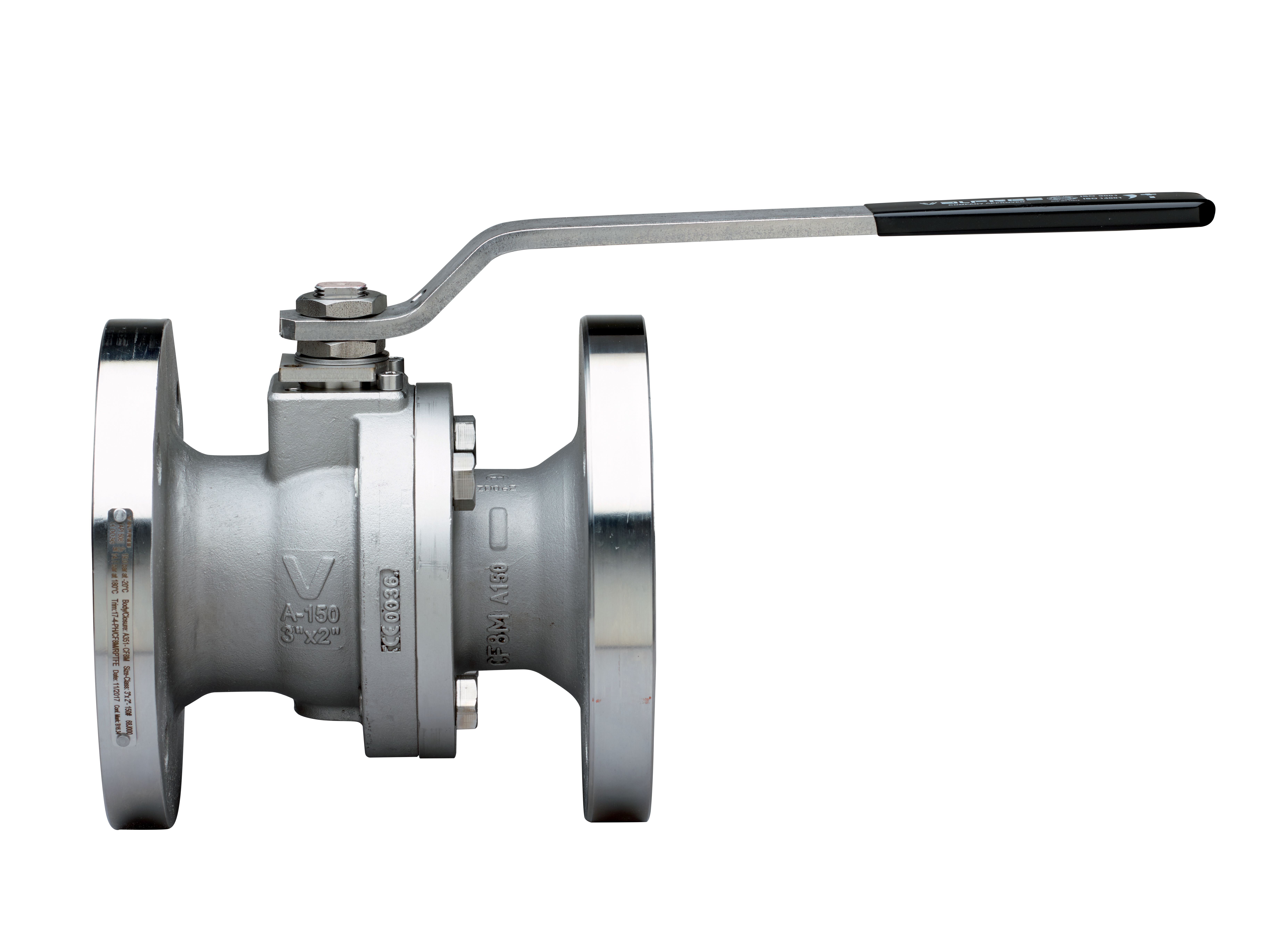

Flanschkugelhahn ANSI 300 API STANDARD 608 aus Edelstahl A351-CF8M, voller Durchgang, Baulänge nach ASME B16.10, Fire Safe und antistatische Ausführung.

Technische Spezifikationen

Temperature range: -20°C +180°C.

Vacuum: 10-3 torr.

Position Teilname Material Nr. Stück
1 GEHÄUSE A351-CF8M 1
2 FLANSCH A351-CF8M 1
3 KUGEL A479-TP316 1
4 SPINDEL 17-4-PH 1
5 SCHRAUBE A193 B8 CL.2 4-6-8-12
6 MUTTER STAINLESS STEEL 2
7 TELLERFEDER A182-F304 2
8 90° STOP AISI 316 1
9 BUCHSE A479-TP316L 1
10 O-RING FKM 1
11 HANDHEBEL AISI 316 1
12 SPINDELDICHTUNG GRAFITE 1
13 O-RING FKM 1
14 SPINDELSCHEIBE RPTFE 1
15 BUCHSE A479-TP316L 1
16 GEHÄUSE ABDICHTUNG GRAFITE 1
17 O-RING FKM 1
18 SITZE KUGELDICHTUNG RPTFE 2
19 SCHRAUBE A2-70 2
GRÖßE DN CODE D Y Z H I L G P R A C T E F ØN B Kv PN Kg
1/2" 15 68J10004 95 66,7 4XØ16 14,7 62,7 140 82 95 174 54 21,5 6,8 M12 8 42-F04 M5 19,2 50 3,10
3/4" 20 68J10005 115 82,6 4XØ19 16,3 67 152 90 99 174 58 21 6,8 M12 8 42-F04 M5 35 50 4,50
1" 25 68J10006 125 88,9 4XØ19 17,9 70,5 165 105 100 250 74,8 29 9,5 M16 10 50-F05 M6 64,5 50 6,40
1"1/2 40 68J10008 155 114,3 4XØ22 21,1 104 190 128 123 321 99 35,5 15,5 M20 14 50-F05 M6 174 50 11,60
2" 50 68J10010 165 127 8XØ19 23 90 216 140 133 321 109 37 16,5 M20 14 50-F05 M6 301,3 50 14,40
3" 80 68J10014 210 168,3 8XØ22 29 122 282 188 167 381 150 44,5 20,5 M24 18 102-F10 M10 872,5 50 32,00
3"x2" 80x50 68J10061 210 168,3 8XØ22 29 138 282 140 133 321 109 36,5 16,5 M20 14 50-F05 M6 146 50 22,10
4" 100 68J10018 255 200 8XØ22 32,2 128 305 235 186 610 167 42 18,5 M24 18 102-F10 M10 1363,3 50 52,40
4"x3" 100x80 68J10064 255 200 8XØ22 32,2 135 305 188 167 381 150 44,5 20 M24 18 102-F10 M10 418 50 41,60
6"* 150 68J10020 320 269,9 12XØ22 37 200,5 403 322 - - 245 64 37,5 M42 30 125-F12 M12 3671,1 50 109,00
6"x4" 150x100 68J10074 320 269,9 12XØ22 37 196 403 235 186 610 167 42 18,5 M24 18 102-F10 M10 754 50 74,60

*Gear operator included.

Zertifizierungen
TUV SIL 3
FIRE-SAFE Acc. EN ISO 10497/API 607
F.E. TESTED ISO15848-1
Verfügbare Medien und Videos
Catalogue
Price List
Ersatzteile
DICHTUNGEN
Code Material Größe
RI6115 PTFE CARBOGRAFITE - CARBON FILLED PTFE 15
RI6116 PTFE CARBOGRAFITE - CARBON FILLED PTFE 20
RI6117 PTFE CARBOGRAFITE - CARBON FILLED PTFE 25
RI6118 PTFE CARBOGRAFITE - CARBON FILLED PTFE 40
RI6119 PTFE CARBOGRAFITE - CARBON FILLED PTFE 50
RI6120 PTFE CARBOGRAFITE - CARBON FILLED PTFE 80
RI6121 PTFE CARBOGRAFITE - CARBON FILLED PTFE 100
RI6122 PTFE CARBOGRAFITE - CARBON FILLED PTFE 150
RI6119 PTFE CARBOGRAFITE - CARBON FILLED PTFE 80x50
RI6120 PTFE CARBOGRAFITE - CARBON FILLED PTFE 100x80
RI6121 PTFE CARBOGRAFITE - CARBON FILLED PTFE 150x100
