VÁLVULAS DE BOLA 2 PIEZAS
/
VÁLVULAS DE BOLA 2 PIEZAS INOX-VAL
/
700328
VÁLVULAS DE BOLA 2 PIEZAS INOX-VAL

700328

Válvula de bola en acero inoxidable AISI 316-CF8M, con conexión órgano de accionamiento según ISO 5211, rosca H/H, de paso total, dispositivo antiestático.

NPT B.1.20.1 F/F.

Especificaciones técnicas

Temperature range: -20°C +160°C.
Vacuum: 10-2 torr.

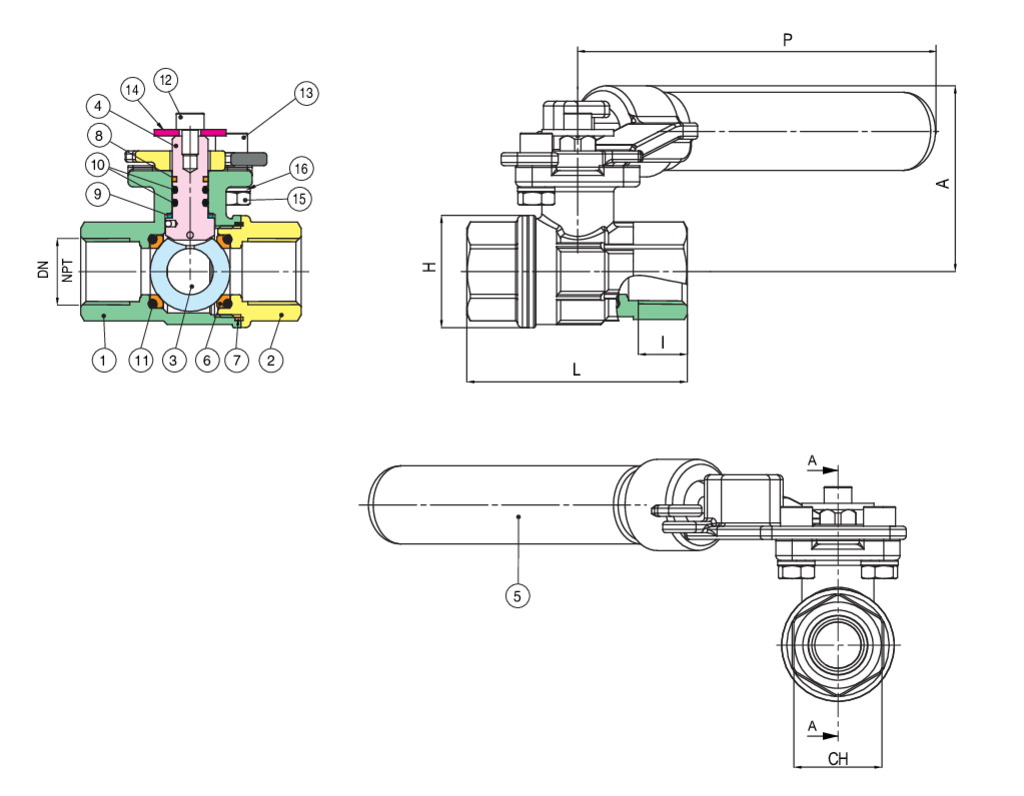

Posición Nombre de la pieza Material N.° piezas
1 CUERPO A351-CF8M 1
2 TERMINAL A351-CF8M 1
3 BOLA A351-CF8M 1
4 EJE A479-TP316 1
5 PALANCA A351-CF8 1
6 ASIENTO ESFERA PTFE VERGINE 2
7 ASIENTO CUERPO PTFE 1
8 ASIENTO EJE PTFE 1
9 ANTIFRICTION RING TFM 1
10 O-RING FKM 2
11 O-RING FKM 2
12 TORNILLO A2-70 1
13 TORNILLO A2-70 2
14 WASHER AISI 304 1
15 TUERCA A2-70 2
16 WASHER AISI 304 2
TAMAÑO DN CÓDIGO BOX I L H Ch A C E ØN B Z Kv PN Kg
1/2" 15 70032804 10 15 67 34,5 ES.27 41,5 9 9 36 6 38 19,2 64 0,32
3/4" 20 70032805 6 16,3 78 42 ES.32 43,5 9 9 36 6 38 35 64 0,42
1" 25 70032806 5 19,1 90 51,5 ES.41 53,5 9 9 36 6 38 64,5 64 0,73
1"1/4 32 70032807 2 21,4 100 64,5 OT.50 57 9 9 36 6 38 103,8 64 1,08
1"1/2 40 70032808 2 21,4 112 77 OT.55 74 11 11 50 7 50 174 64 1,72
2" 50 70032810 3 25,7 135 97 OT.70 83,3 11 11 50 7 50 301,3 64 3,00
Certificaciones
ATEX
SIL 3
