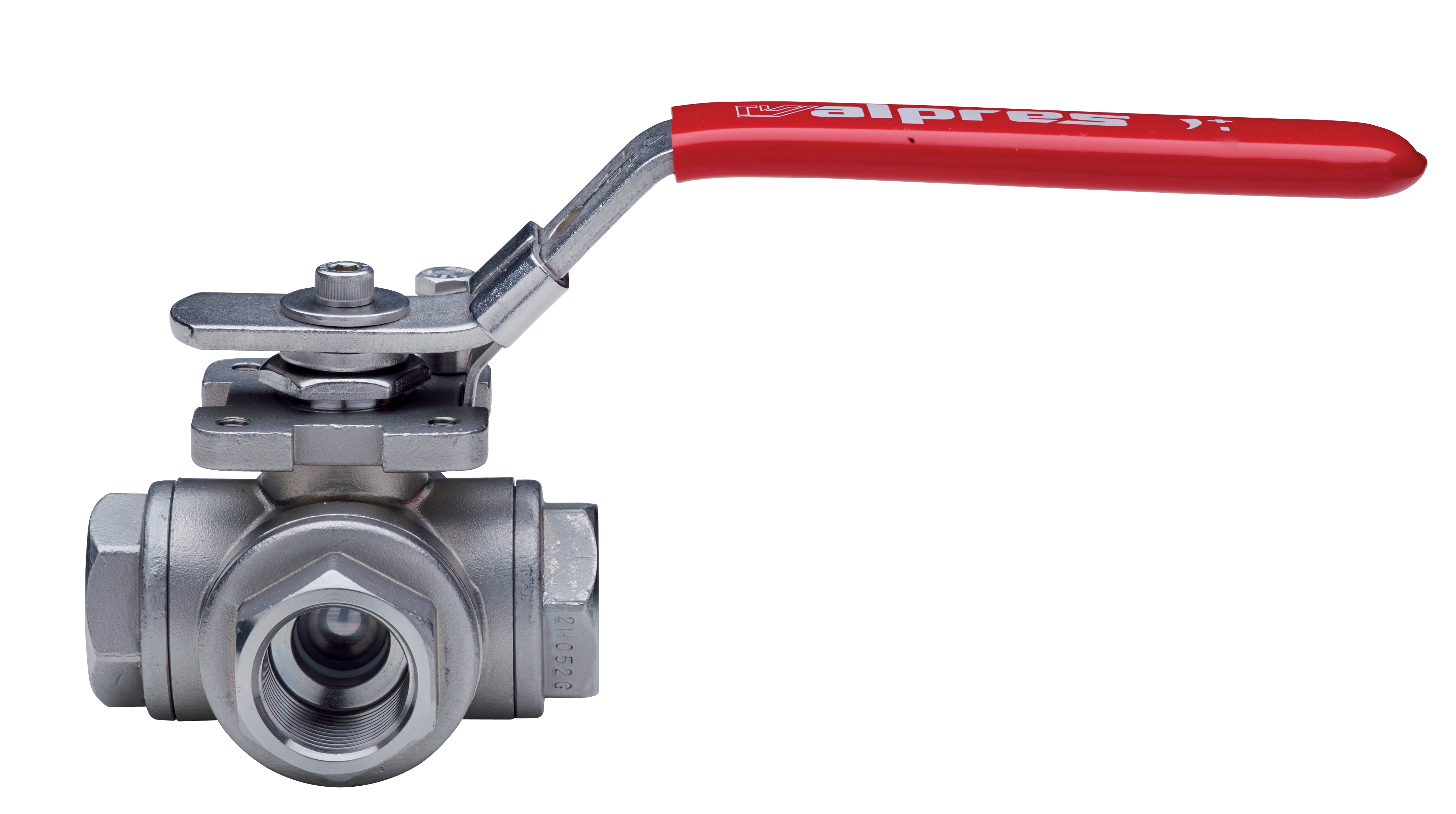

SERIES 77 3 WAY BALL VALVES

772000(T) - 775000(L)

Three way reduced bore, in stainless steel AISI 316-CF8M ball valve, four seals, female threads.

Technical specifications

Temperature range: -20°C +160°C.

Vacuum: 10^-3 torr.

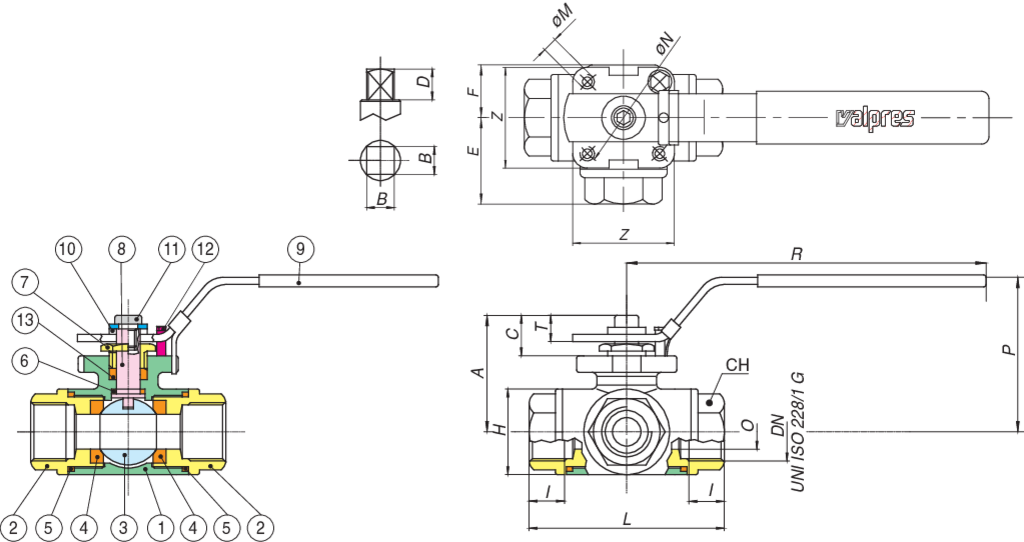

Position	Part name	Material	N.° pieces
1	BODY	A351-CF8M	1
2	END CONNECTION	A351-CF8M	3
3	BALL	A351-CF8M	1
4	BALL SEAT	PTFE	4
5	SEAT	PTFE	3
6	THRUST WASHER	PTFE	1
7	STEM RETAINING NUT	A182-F304	1
8	STEM	A479-TP316	1
9	HANDLE	A182-F304	1
10	HANDEL WASHER	A182-F304	1
11	SCREW	A182-F304	1
12	SCREW	A182-F304	1
13	STEM SEAT	PTFE	1

SIZE	DN	CODE	O	A	C	T	H	L	R	Ch	I	E	F	P	ØM	ØN	Z	D	〼B	Kv(L)	PN	Kg
1/4"	8	77200002-77500002	11	46	19	12,5	32,5	69,4	133,4	27	16	34,6	20,2	60,7	M5	42-F04	42	5	9	4	63	0,60
3/8"	10	77200003-77500003	11	46	19	12,5	32,5	69,4	133,4	27	16	34,6	20,2	60,7	M5	42-F04	42	5	9	4	63	0,60
1/2"	15	77200004-77500004	12,5	50	19	14,5	32,5	75,7	133,4	26,4	16	37,3	22,5	64,1	M5	42-F04	42	5	9	5,2	63	0,66
3/4"	20	77200005-77500005	16	60	23	16	42	86,6	178,5	33	18	44,7	28,3	82,4	M6	50-F05	50	7	11	8,4	63	1,19
1"	25	77200006-77500006	20	68,6	28	20,5	49,6	102,4	178,5	39	21	51,4	32	86,1	M6	50-F05	50	11,5	11	12	63	1,70
1"1/4	32	77200007-77500007	25	77,3	31	23,5	56	118,2	210	53	21	57,7	37,4	91,4	M6	50-F05	50	15,5	11	19	63	2,51
1"1/2	40	77200008-77500008	32	87,5	33	24	68	125,8	208	60	22	62,7	42	102,7	M8	70-F07	70	15,5	11	26	63	3,57
2"	50	77200010-77500010	38	97	33,5	24	79,5	149	230	72	25,5	74,6	51,3	112	M8	70-F07	70	15,5	14	32	63	5,73
